Embassy Preempt RTOS 技术报告

1. 引言

1.1 项目背景

本项目基于原有的Embassy Preempt RTOS进行重构和扩展。原项目虽然具备基本的实时调度功能，但在架构设计上存在以下限制：

单一平台依赖: 原代码与ARM Cortex-M架构紧密耦合，难以扩展到其他处理器架构
模块耦合度高: 各功能模块间边界不清晰，依赖关系复杂
硬件抽象不足: 缺乏统一的硬件抽象层，平台特定代码散布在各个模块中
可维护性差: 代码结构不够清晰，难以进行二次开发和功能扩展

1.2 项目目标

基于上述背景，在阅读代码的过程中我定了以下目标：

设计跨平台的嵌入式RTOS: 支持ARM Cortex-M和RISC-V等多种主流微控制器架构
实现高可扩展性的模块化架构: 通过模块化设计降低耦合度，提升代码可维护性
建立统一的硬件抽象层: 为不同平台提供一致的编程接口
保持零成本抽象: 在提供抽象的同时不牺牲运行时性能
完善异步编程模型: 在嵌入式环境中高效应用Rust的async/await机制

2. 系统架构设计

2.1 整体架构重构：从单体到模块化

2.1.1 项目拆分的根本原因

原架构问题分析：原有的Embassy Preempt项目采用了相对单一的整体架构，主要存在以下问题：

平台耦合度过高
- ARM Cortex-M特定代码（如PendSV中断、NVIC配置）直接嵌入在核心调度逻辑中
- 硬件相关代码与业务逻辑混杂，难以进行架构无关的单元测试
- 扩展到新架构需要修改核心代码，违背开闭原则
模块边界不清晰
- 调度器、内存管理、外设驱动等模块间存在循环依赖
- 缺乏清晰的接口定义，模块间直接访问内部实现
- 代码复用性差，功能重复实现
可维护性不足
- 修改一个功能可能影响多个不相关的模块
- 新功能添加困难，需要考虑对现有架构的影响
- 调试和问题定位复杂，错误传播路径不清晰

拆分策略与设计原则：

基于以上问题，我采用了以下模块化重构方案：

rust

// 重构前：平台相关代码散布在调度器中
#[no_mangle]
pub unsafe extern "C" fn PendSV_Handler() {
    // ARM特定的寄存器操作与调度逻辑混合
    asm!(
        "MRS R0, PSP",
        "STMDB R0!, {{R4-R11}}",
        // ... 大量ARM特定汇编代码
    );

    // 调度逻辑
    if high_ready_task != current_task {
        // 任务切换逻辑
    }
    // 上下文切换代码
}

// 重构后：通过平台抽象层分离
pub fn trigger_context_switch() {
    get_platform_trait().trigger_context_switch();  // 平台无关调用
}

// 平台实现中处理硬件特定逻辑
impl Platform for Stm32Platform {
    fn trigger_context_switch(&'static self) {
        const NVIC_INT_CTRL: u32 = 0xE000ED04;
        const NVIC_PENDSVSET: u32 = 0x10000000;
        unsafe {
            asm!("STR R1, [R0]",
                 in("r0") NVIC_INT_CTRL,
                 in("r1") NVIC_PENDSVSET);
        }
    }
}

核心设计原则：

单一职责原则: 每个模块只负责一个明确的功能领域
依赖倒置原则: 高层模块不依赖低层模块，都依赖抽象
接口隔离原则: 客户端不应依赖它不需要的接口
零成本抽象: 编译时抽象，运行时无额外开销

2.1.2 新模块化架构

重构后的模块化架构实现了清晰的职责分离：

embassy-preempt/
├── embassy-preempt-executor     # 执行器核心 - 平台无关的调度逻辑
├── embassy-preempt-platform     # 平台抽象层 - 硬件抽象与驱动集成
├── embassy-preempt-macros       # 统一入口宏 - 跨平台入口点抽象
├── embassy-preempt-log          # 独立日志系统
├── embassy-preempt-mem          # 内存管理 - 内存布局与分配策略
├── embassy-preempt-event        # 事件同步系统
├── embassy-preempt-structs      # 基础数据结构 - 跨模块共享的数据类型
└── embassy-preempt-cfg          # 配置管理 - 编译时配置系统

模块依赖关系重构：

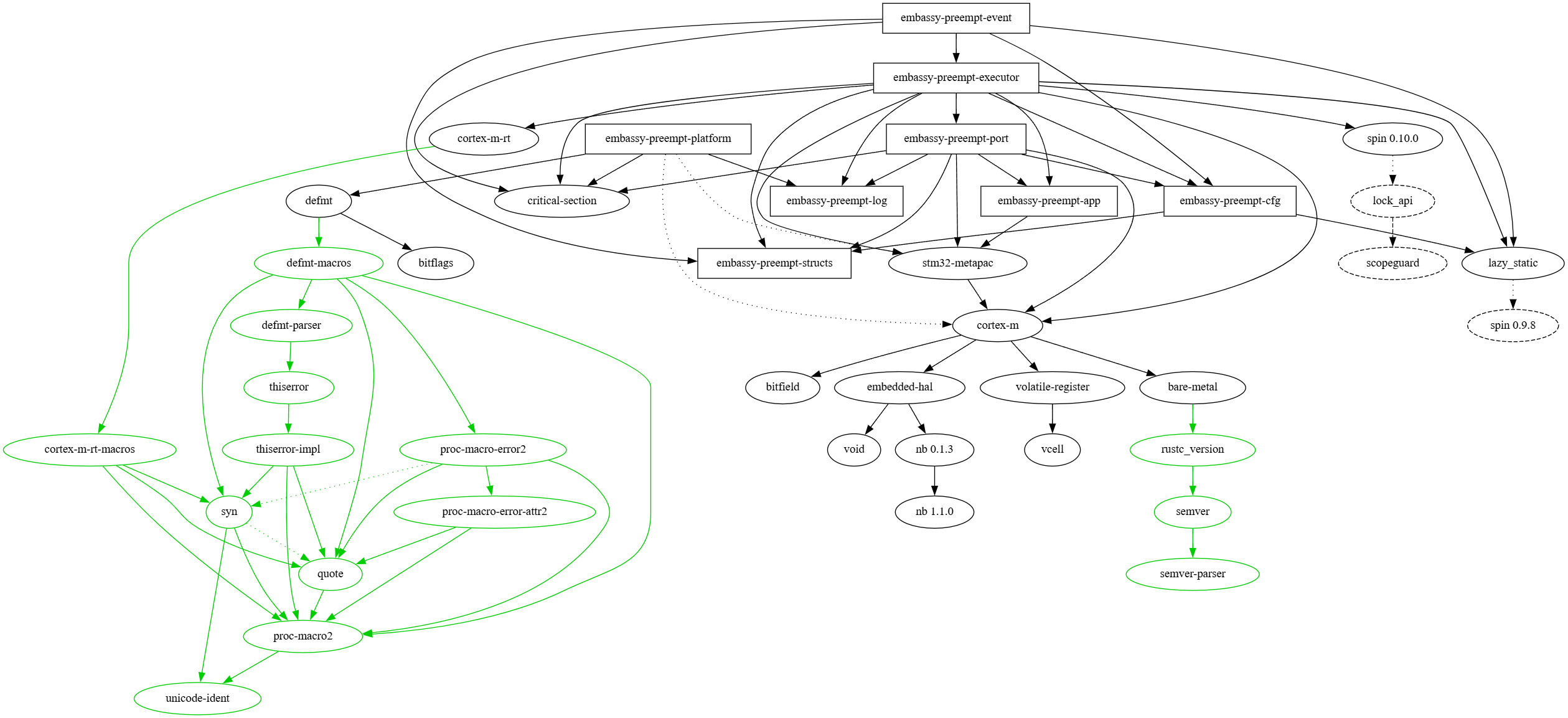

重构前后的依赖关系对比：

优化前：优化后：

依赖关系优化：

executor模块: 完全平台无关，仅依赖Platform trait
platform模块: 包含所有平台特定代码，向上提供统一接口

2.2 平台抽象层架构设计

2.2.1 Platform Trait核心设计

平台抽象层的核心是Platform trait，它定义了RTOS所需的硬件操作接口：

rust

// modules/embassy-preempt-platform/src/traits/platform.rs
pub trait Platform {
    type OsStk;  // 平台特定的栈类型

    // 核心RTOS操作 - 平台无关接口
    fn trigger_context_switch(&'static self);
    fn set_program_stack_pointer(&'static self, sp: *mut u8);
    fn configure_interrupt_stack(&'static self, interrupt_stack: *mut u8);
    fn init_task_stack(&'static self, stk_ref: NonNull<Self::OsStk>, executor_function: fn()) -> NonNull<Self::OsStk>;
    fn enter_idle_state(&'static self);
    fn shutdown(&'static self);

    // 上下文管理 - 强制内联
    #[inline(always)]
    unsafe fn save_task_context(&'static self);
    #[inline(always)]
    unsafe fn restore_task_context(&'static self, stack_pointer: *mut usize, interrupt_stack: *mut usize, return_value: u32);
    #[inline(always)]
    unsafe fn get_current_stack_pointer(&'static self) -> *mut usize;

    // 定时器驱动访问 - 异步调度基础
    fn get_timer_driver(&'static self) -> &'static dyn crate::traits::timer::Driver;
}

设计特点分析：

关联类型设计: type OsStk 允许不同平台定义不同的栈指针类型
生命周期参数: &'static self 确保平台实例在程序整个生命周期内有效，支持全局单例模式
性能优化: 性能关键的方法标记#[inline(always)]，确保零成本抽象
类型擦除: 返回trait对象 (&dyn Driver) 实现类型安全的运行时多态

2.2.2 双重访问模式设计

为了平衡类型安全和灵活性，平台抽象层提供了两种不同的访问模式：

rust

// modules/embassy-preempt-platform/src/lib.rs
use spin::Once;

static __PLATFORM: Once<chip::PlatformImpl> = Once::new();

// 方法一：具体类型访问 - 用于平台特定代码
pub fn get_platform() -> &'static chip::PlatformImpl {
    __PLATFORM.call_once(|| chip::PlatformImpl::new())
}

// 方法二：trait对象访问 - 用于平台无关代码
pub fn get_platform_trait() -> &'static dyn Platform<OsStk = OsStk> {
    __PLATFORM.call_once(|| chip::PlatformImpl::new()) as &dyn Platform<OsStk = OsStk>
}

两种访问模式的区别与适用场景：

访问方式	返回类型	适用场景	好处	限制
`get_platform()`	`&'static chip::PlatformImpl`	平台特定代码、驱动开发	访问平台特有功能、编译时优化	跨平台兼容性差
`get_platform_trait()`	`&'static dyn Platform<OsStk = OsStk>`	由系统代码调用，仅使用trait中的方法	跨平台兼容、类型安全	运行时开销、无法访问平台特有功能

实现原理：

懒初始化: 使用spin::Once确保平台实例只初始化一次
类型转换: trait对象访问时进行类型擦除，牺牲少量性能换取跨平台兼容性
编译时优化: 具体类型访问时编译器可以进行完整的优化

2.2.3 多平台支持策略

编译时平台选择与统一接口：

Platform库通过pub use机制提供了强大的多平台支持，实现了路径导出的通用化：

rust

// modules/embassy-preempt-platform/src/lib.rs
// 编译时平台选择 - 核心机制
#[cfg(feature = "stm32f401re")]
pub use arch::chip::stm32f401re as chip;

#[cfg(all(target_arch = "riscv32", feature = "qingke"))]
pub use arch::chip::ch32v208 as chip;

#[cfg(not(any(feature = "stm32f401re", feature = "qingke")))]
compile_error!("No platform selected. Use feature flags to specify target platform.");

统一接口设计原理：

pub use语句将特定平台的实现重新导出为统一的外部接口，实现了路径导出的通用化：

用户代码路径统一: 应用程序始终使用chip::和arch::路径访问平台特定功能
编译时自动选择: Rust编译器根据feature标志选择具体的平台实现
类型安全保证: 在编译时就能确保平台兼容性，避免运行时错误

编译后的实际路径映射：

根据不同的feature标志，编译器会将chip::路径映射到具体平台：

rust

// 当编译时启用 stm32f401re feature：
// chip::PlatformImpl 实际解析为 arch::chip::stm32f401re::PlatformImpl

// 当编译时启用 qingke feature：
// chip::PlatformImpl 实际解析为 arch::chip::ch32v208::PlatformImpl

扩展性设计：

这种pub use机制具有良好的扩展性，添加新平台只需：

rust

// 在lib.rs中添加新的平台支持
#[cfg(feature = "esp32")]
pub use arch::chip::esp32 as chip;

// 用户通过feature标志选择平台
// embassy-preempt-platform = { features = ["esp32"] }

架构特定代码隔离：

src/
├── arm/                      # ARM Cortex-M实现
│   ├── chip/                 # 芯片特定实现
│   │   └── stm32f401re/
│   │       ├── platform.rs   # Platform trait实现
│   │       ├── timer_driver.rs
│   │       └── ucstk.rs      # ARM栈上下文
│   └── driver/               # ARM特定驱动
├── riscv/                   # RISC-V实现（占位符）
│   ├── chip/
│   └── driver/
└── traits/                  # 平台无关trait定义

驱动模型标准化：

rust

// 统一的定时器驱动trait
pub trait TimerDriver {
    fn now(&self) -> u64;
    unsafe fn allocate_alarm(&self) -> Option<AlarmHandle>;
    fn set_alarm_callback(&self, alarm: AlarmHandle, callback: fn(*mut ()), ctx: *mut ());
    fn set_alarm(&self, alarm: AlarmHandle, timestamp: u64) -> bool;
    unsafe fn on_interrupt(&self);
}

// 平台特定实现
impl TimerDriver for RtcDriver {
    fn now(&self) -> u64 {
        // STM32 RTC硬件特定实现
        // ....
    }
}

2.2.4 驱动与PlatformImpl对象的关系设计

驱动集成模式的核心思想：

PlatformImpl作为驱动的容器和协调者，负责：

驱动生命周期管理: 初始化、配置和销毁驱动实例

STM32F401RE平台的具体实现：

rust

// modules/embassy-preempt-platform/src/arm/chip/stm32f401re/platform.rs
pub struct PlatformImpl {
    // 驱动实例 - 通过Mutex保证线程安全
    pub timer: RtcDriver,
    pub button: RefCell<ButtonDriver>,     // 可借用访问
    pub led: RefCell<LedDriver>,           // 可借用访问
}

impl PlatformImpl {
    pub fn new() -> Self {
        // 初始化HAL实例
        let mut peripherals = Peripherals::take().unwrap();
        let mut core_peripherals = CorePeripherals::take().unwrap();

        // 初始化时钟系统
        let rcc = peripherals.RCC.constrain();
        let clocks = rcc
            .cfgr
            .use_hse(25.MHz())
            .sysclk(84.MHz())
            .freeze();

        // 创建驱动实例
        let timer = RtcDriver::new(&peripherals.RTC, &clocks);
        let button = ButtonDriver::new(peripherals.PC13);
        let led = LedDriver::new(peripherals.PA5);

        PlatformImpl {
            timer,
            button: RefCell::new(button),
            led: RefCell::new(led),
        }
    }
}

中断处理与驱动协作：

rust

// 中断处理程序中的驱动访问
#[cortex_m_rt::interrupt]
pub fn EXTI15_10() {
    critical_section::with(|cs| {
        // 通过平台实例访问具体驱动
        let platform = embassy_preempt_platform::get_platform();
        let mut button = platform.button.borrow_mut(cs);

        // 处理按钮中断
        if button.handle_interrupt() {
            // 如果按钮被按下，唤醒等待的任务
            button.wake_waiting_task();
        }
    });
}

// 异步按钮驱动实现
impl ButtonDriver {
    pub fn wait_for_press(&self) -> impl Future<Output = ()> + '_ {
        struct ButtonWait<'a> {
            driver: &'a ButtonDriver,
        }

        impl Future for ButtonWait<'_> {
            type Output = ();

            fn poll(self: Pin<&mut Self>, cx: &mut Context<'_>) -> Poll<Self::Output> {
                if self.driver.is_pressed() {
                    Poll::Ready(())
                } else {
                    // 注册waker，等待中断唤醒
                    self.driver.register_waker(cx.waker());
                    Poll::Pending
                }
            }
        }

        ButtonWait { driver: self }
    }
}

驱动层次结构设计：

2.3 统一入口宏设计

2.3.1 跨平台entry宏实现

设计动机：原有的项目直接使用cortex_m_rt::entry宏，这导致了ARM架构特定的依赖。为了实现真正的跨平台支持需要一个架构无关的入口点抽象。

宏实现原理：

rust

// modules/embassy-preempt-macros/src/lib.rs
#[proc_macro_attribute]
pub fn entry(_args: TokenStream, input: TokenStream) -> TokenStream {
    let expanded = quote::quote! {
        // ARM Cortex-M平台
        #[cfg(target_arch = "arm")]
        #[cortex_m_rt::entry]
        #input

        // RISC-V平台 (QingKe内核)
        #[cfg(all(target_arch = "riscv32", feature = "qingke"))]
        #[qingke_rt::entry]
        #input

        // 其他架构报错
        #[cfg(not(any(target_arch = "arm", all(target_arch = "riscv32", feature = "qingke"))))]
        compile_error!("Unsupported target architecture for embassy-preempt");
    };
    expanded.into()
}

使用示例：

rust

// 用户代码 - 架构无关的入口点
#[embassy_preempt_macros::entry]
fn main() -> ! {
    // 初始化RTOS
    OSInit();

    // 创建应用任务
    create_user_tasks();

    // 启动调度器
    OSStart();
}

// 编译时根据目标架构展开为对应的特定入口宏
// ARM平台编译后等效于：
// #[cortex_m_rt::entry]
// fn main() -> ! { ... }

// RISC-V平台编译后等效于：
// #[qingke_rt::entry]
// fn main() -> ! { ... }

编译时平台选择机制：

通过Rust的条件编译系统，在编译时根据目标架构和feature标志选择合适的入口宏：

toml

# Cargo.toml配置示例
[features]
default = ["stm32f401re"]
stm32f401re = []
ch32v208 = ["qingke"]
qingke = ["qingke-rt"]

3. 技术实现

3.1 内存管理系统优化

3.1.1 栈布局优化设计

栈溢出保护机制：

通过将程序栈放置在中断栈下方，当程序栈溢出时会首先破坏中断栈，这会导致系统崩溃而不是静默的数据破坏，提高了系统的可调试性：

rust

// 栈保护验证
impl Platform for PlatformImpl {
    fn configure_interrupt_stack(&'static self, interrupt_stack: *mut u8) {
        // 验证栈地址有效性
        let stack_limit = interrupt_stack as usize - self.config.interrupt_stack_size;

        unsafe {
            // 设置MSP（主栈指针）用于中断处理
            asm!("msr MSP, {}", in(reg) interrupt_stack);

            // 栈边界检查（可选，用于调试）
            if cfg!(debug_assertions) {
                assert!(stack_limit > 0x20000000, "Stack overflow detected");
            }
        }
    }
}

Todo: 在未来实现定期的栈溢出检查，这个想法来源于一次opt-level=0的痛苦栈溢出调试。

3.1.2 内存配置统一化

platform库统一提供memory.x：

rust

// modules/embassy-preempt-platform/build.rs
use std::env;
use std::fs;
use std::path::PathBuf;

fn main() {
    let out_dir = env::var_os("OUT_DIR").unwrap();
    let dest_path = PathBuf::from(out_dir).join("memory.x");

    // 根据feature生成对应的memory.x
    let memory_content = if cfg!(feature = "stm32f401re") {
        include_str!("arm/chip/stm32f401re/memory.x")
    } else if cfg!(feature = "ch32v208") {
        include_str!("riscv/chip/ch32v208/memory.x")
    } else {
        panic!("Unsupported platform: no memory configuration available");
    };

    fs::write(&dest_path, memory_content).unwrap();
    println!("cargo:rustc-link-search={}", out_dir);

    // 通知cargo重新编译
    println!("cargo:rerun-if-changed=build.rs");
}

3.2 HAL库集成与驱动重构

3.2.1 外设驱动异步化

异步使用示例：

rust

// 应用层使用异步按钮驱动
#[embassy_preempt_macros::entry]
async fn task1(_args: *mut c_void) {
    loop {
        critical_section::with(|cs| get_platform().led.borrow(cs).toggle());
        task_log!(info, "waiting for button");
        wait_for_button().await;
        task_log!(info, "button pressed");
    }
}

3.3 开发工具链优化

3.3.1 依赖管理优化

性能优化措施：

在开发过程中，我对项目依赖进行了全面优化，主要改进包括：

删除lazystatic依赖：

toml

# 优化前
lazy_static = { version = "1.4", features = ["spin_no_std"] }

# 优化后
spin = "0.10.0"

统一spin版本：
- 使用spin::Once替代lazy_static::lazy_static
- 减少编译时开销和运行时内存占用
- 消除lazy_static版本过老，编译系统内同时存在spin0.10.0和spin0.9.8的问题

defmt依赖解耦：

rust

// modules/embassy-preempt-log/src/lib.rs
#[cfg(feature = "defmt")]
use defmt::{debug, error, info, warn};

#[cfg(not(feature = "defmt"))]
macro_rules! info {
    ($($arg:tt)*) => {};
}

4. 跨平台适配实践

4.1 开源工具链贡献

probe-rs集成：

为CH32V208系列芯片开发了完整的烧录算法，并成功集成到probe-rs工具链中：

ch32-rs PR #2

rust

// flash-algorithms/ch32v208/src/lib.rs
const FLASH_KEY1: u32 = 0x45670123;
const FLASH_KEY2: u32 = 0xCDEF89AB;

const ERASE_TIMEOUT: u32 = 0xF00000;

algorithm!(Algorithm, {
    device_name: "ch32v208",
    device_type: DeviceType::Onchip,
    flash_address: 0x0000_0000,
    flash_size: 0x10000,
    page_size: 0x100,
    // Note: This is not correct, each erased word looks like: 0xe339e339
    empty_value: 0x39,
    program_time_out: 1000,
    erase_time_out: 2000,
    sectors: [{
        size: 0x8000,
        address: 0x0000000,
    }]
});

VSCode调试支持：

基于probe-rs的调试支持，实现了VSCode中CH32V208的完整调试环境：

json

// .vscode/launch.json
{
    "version": "0.2.0",
    "configurations": [
        {
            "preLaunchTask": "${defaultBuildTask}",
            "type": "probe-rs-debug",
            "request": "launch",
            "name": "CH32V208 Debug",
            "flashingConfig": {
                "flashingEnabled": true
            },
            "chip": "CH32V208",
            "coreConfigs": [
                {
                    "programBinary": "target/riscv32imac-unknown-none-elf/debug/ch32v208-blinky"
                }
            ]
        }
    ]
}

5 博客系统搭建

VitePress技术文档：

搭建了基于VitePress的技术博客系统：

javascript

// blogs/.vitepress/config.mts
export default withMermaid(withSidebar(
  defineConfig({
    title: "Embassy Preempt 博客",
    description: "基于 Rust 的嵌入式异步实时操作系统技术博客",
    themeConfig: {
      // https://vitepress.dev/reference/default-theme-config
      nav: [
        { text: '首页', link: '/' },
        { text: '技术报告', link: '/技术报告/' },
        { text: '周报', link: '/周报-Oveln/' },
        { text: '项目计划', link: '/项目计划/项目计划-20251111'}
      ],

      socialLinks: [
        { icon: 'github', link: 'https://github.com/Oveln/embassy_preempt' }
      ]
    }
  }),
  {
    // 侧边栏配置
    excludeByGlobPattern: ['node_modules/**', '.vitepress/**', 'public/**'],
    // sortMenusOrderByDescending: true,  // 从新到旧排序
    sortMenusByFrontmatterDate: true,
    useTitleFromFrontmatter: true      // 从 frontmatter 获取标题
  }
))

自动化部署：

通过GitHub Actions实现了博客的自动化部署：

yaml

# .github/workflows/deploy-blog.yml
jobs:
  build-and-deploy:
    runs-on: ubuntu-latest
    if: github.ref == 'refs/heads/main'

    steps:
    - name: Checkout
      uses: actions/checkout@v4
      with:
        fetch-depth: 0
        token: ${{ secrets.GITHUB_TOKEN }}

    - name: Setup Bun
      uses: oven-sh/setup-bun@v2
      with:
        bun-version: latest

    - name: Install dependencies
      working-directory: ./blogs
      run: bun install

    - name: Build VitePress site
      working-directory: ./blogs
      run: bun run build

    - name: Deploy to blog branch
      uses: peaceiris/actions-gh-pages@v4
      with:
        github_token: ${{ secrets.GITHUB_TOKEN }}
        publish_dir: ./blogs/.vitepress/dist
        publish_branch: blog
        force_orphan: true

6. 结论与展望

6.1 成果总结

经过四周的迭代开发，成功实现了以下核心目标：

完整的模块化架构: 将原单体项目重构为8个独立模块，实现了清晰的职责分离
跨平台抽象层: 建立了完善的Platform Trait抽象，支持ARM Cortex-M和RISC-V架构
零成本抽象: 通过编译时优化，确保抽象层不引入运行时性能损失
统一的开发体验: 提供了跨平台的entry宏和统一的驱动接口

6.2 创新点总结

平台抽象层设计：

双重访问模式（get_platform()和get_platform_trait()）平衡了类型安全和灵活性
PlatformImpl作为驱动容器，实现了资源的统一管理
编译时平台选择，运行时零开销

开源工具链贡献：

为CH32V208系列芯片开发了完整的probe-rs支持
贡献了烧录算法和调试功能，推动了RISC-V嵌入式生态发展

6.3 经验教训

架构设计的重要性：

前期的架构规划对项目的可维护性和扩展性至关重要
模块化设计应该遵循单一职责和依赖倒置原则
抽象层设计需要平衡灵活性和性能

Embassy Preempt RTOS 技术报告 ​

1. 引言 ​

1.1 项目背景 ​

1.2 项目目标 ​

2. 系统架构设计 ​

2.1 整体架构重构：从单体到模块化 ​

2.1.1 项目拆分的根本原因 ​

2.1.2 新模块化架构 ​

2.2 平台抽象层架构设计 ​

2.2.1 Platform Trait核心设计 ​

2.2.2 双重访问模式设计 ​

2.2.3 多平台支持策略 ​

2.2.4 驱动与PlatformImpl对象的关系设计 ​

2.3 统一入口宏设计 ​

2.3.1 跨平台entry宏实现 ​

3. 技术实现 ​

3.1 内存管理系统优化 ​

3.1.1 栈布局优化设计 ​

3.1.2 内存配置统一化 ​

3.2 HAL库集成与驱动重构 ​

3.2.1 外设驱动异步化 ​

3.3 开发工具链优化 ​

3.3.1 依赖管理优化 ​

4. 跨平台适配实践 ​

4.1 开源工具链贡献 ​

5 博客系统搭建 ​

6. 结论与展望 ​

6.1 成果总结 ​

6.2 创新点总结 ​

6.3 经验教训 ​

Embassy Preempt RTOS 技术报告

1. 引言

1.1 项目背景

1.2 项目目标

2. 系统架构设计

2.1 整体架构重构：从单体到模块化

2.1.1 项目拆分的根本原因

2.1.2 新模块化架构

2.2 平台抽象层架构设计

2.2.1 Platform Trait核心设计

2.2.2 双重访问模式设计

2.2.3 多平台支持策略

2.2.4 驱动与PlatformImpl对象的关系设计

2.3 统一入口宏设计

2.3.1 跨平台entry宏实现

3. 技术实现

3.1 内存管理系统优化

3.1.1 栈布局优化设计

3.1.2 内存配置统一化

3.2 HAL库集成与驱动重构

3.2.1 外设驱动异步化

3.3 开发工具链优化

3.3.1 依赖管理优化

4. 跨平台适配实践

4.1 开源工具链贡献

5 博客系统搭建

6. 结论与展望

6.1 成果总结

6.2 创新点总结

6.3 经验教训
